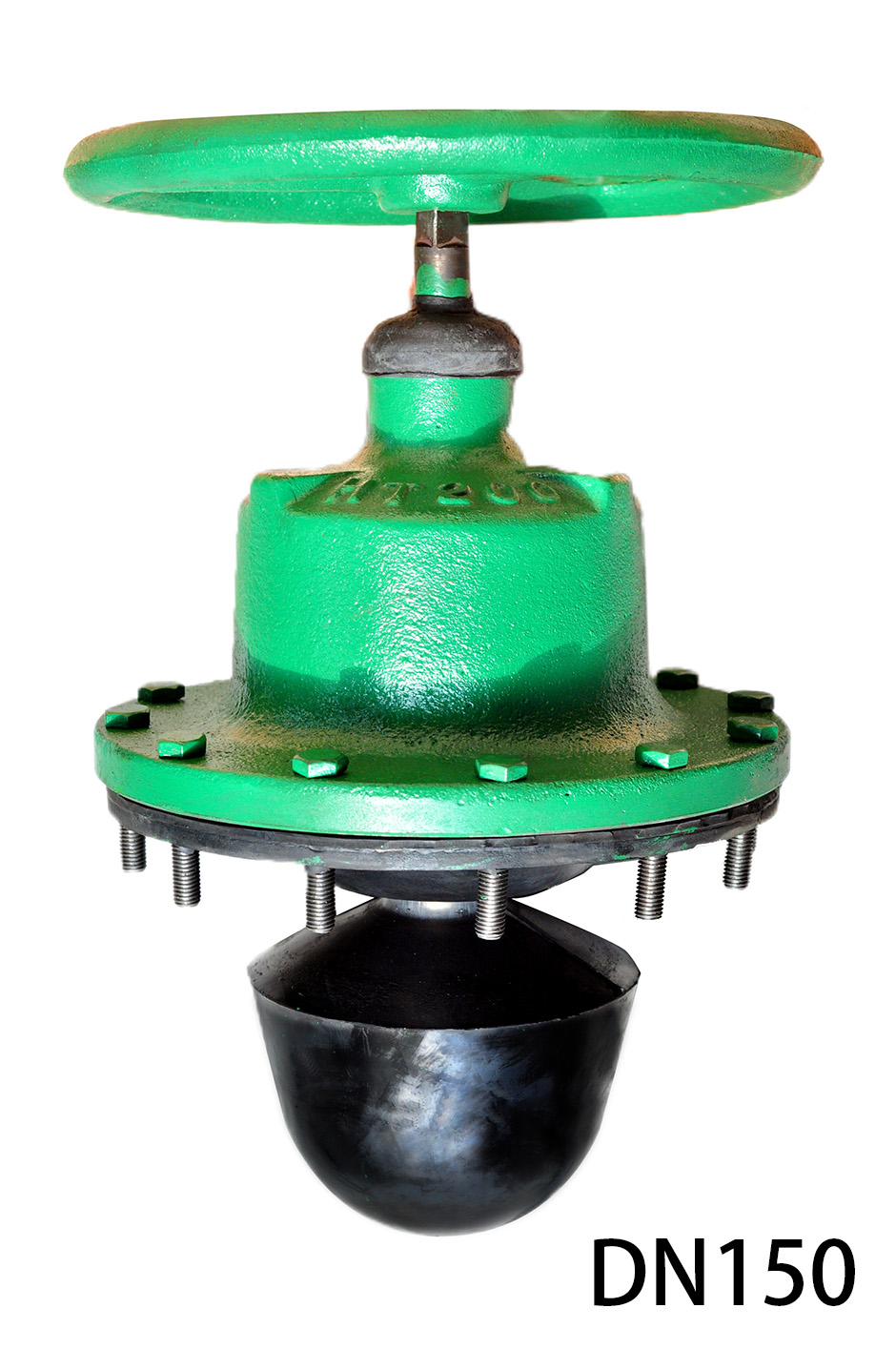

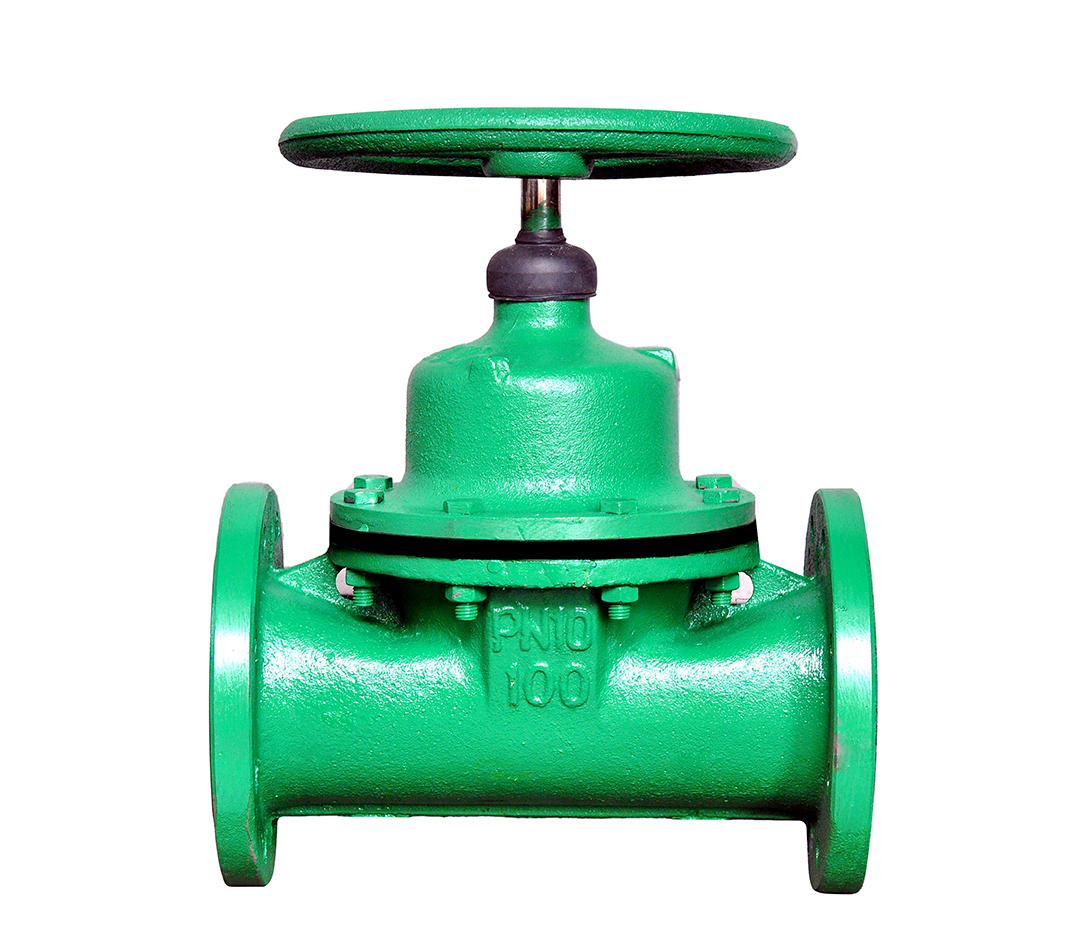

隔膜片是衬胶隔膜阀唯一的定期更换件，也是最容易"背锅"的零件——很多被认为是"质量差"的失效， 追根溯源其实是选型或使用方式的问题。我们整理了现场最常见的五个原因，供维护人员对照排查。

一、关闭时过度压紧

这是排名第一的原因。手轮到位后继续加力，隔膜被压得过薄，橡胶在压紧区产生永久压缩变形， 屈挠时局部应力集中，很快出现裂纹。正确做法：手轮感到明显阻力即停止，不要借助加力杆。 如果现场确实关不严，应先检查是否有颗粒卡在密封面，而不是加大扭矩。

二、口径选大，长期小开度运行

选型时层层留余量，最后阀门比实际需求大了一到两档，实际运行开度长期在 10% 以下。 此时介质在窄缝中高速冲刷，隔膜被局部反复折弯，寿命急剧下降。 校核口径时，让计算 Kv 落在额定 Kv 的 20%~80% 区间。

三、温度超出材质能力

橡胶老化速率对温度极其敏感。标称耐温 100 ℃ 的胶种，长期在 100 ℃ 附近运行与在 60 ℃ 运行， 寿命可能相差数倍。选型时不但要看常态温度，还要看峰值温度与其持续时间。

四、介质与材质不匹配

典型例子是含油工况误用天然橡胶隔膜——橡胶吸油溶胀、发软发黏，很快失去回弹性。 还有一类是"混合介质"被漏判，比如主体是水但夹带少量溶剂。

五、安装应力与管道不同心

法兰强行对中会给阀体附加弯矩，阀体变形后隔膜压紧量沿周向不均匀，局部过压、局部压不紧， 表现为渗漏与早期破损同时出现。安装时应先让管道自然对正，再对角均匀拧紧螺栓。

排查建议

拆下旧隔膜后按顺序看三件事：破损位置（居中还是偏在一侧）、破损形态（疲劳裂纹还是溶胀发黏）、 压紧痕迹宽度（是否过宽）。这三点基本能锁定原因。 若需要协助判断，欢迎拍下隔膜照片发给我们。

隔膜阀按流道结构主要分为堰式（Weir Type）与直通式（Straight-through / Full Bore Type）。 在很多采购清单上，它们只是型号中的一位数字不同，但工况表现差别明显。

结构差异

堰式阀体内有一道凸起的"堰"，隔膜下压时压在堰顶实现密封。 由于流道必须翻越这道堰，介质流向改变明显，流阻较大，堰后区域容易形成低速滞留区。

直通式没有这道堰，流道接近一条直线，隔膜压向阀体底部的密封面。 介质几乎直线通过，压力损失小，也不易在阀腔积存。

性能差别

• 流阻与流通能力：同口径下直通式 Kv 更高，压降更小，长期运行更省泵耗。
• 抗堵塞：直通式无死角，含固颗粒、纤维与结晶介质不易沉积，这是它最大的价值。
• 关闭性能：堰式由于隔膜压缩行程短，密封面贴合更"干脆"，小开度时的调节特性相对更好。
• 隔膜受力：直通式隔膜行程与变形量更大，对胶料的屈挠疲劳性能要求更高。

怎么选

一句话概括：介质干净、需要一定调节能力 → 堰式；介质含固、黏稠、易结晶，或要求低流阻、好疏通 → 直通式。

我们之所以只做直通式，是因为来找我们的客户，大多是被"堵"和"磨"困扰—— 与其什么都能做一点，不如把这一类问题彻底解决。

口径选错是最常见的选型失误，而且代价不小：选大了，阀门长期小开度运行、隔膜早磨、调节性能差； 选小了，压降过大、流量不够、流速过高加剧磨损。下面用一个完整的思路走一遍。

第一步：按流速初选

公式：d ≈ √( 4Q / (π·v) )，其中 d 为管道内径（m），Q 为流量（m³/s），v 为流速（m/s）。

推荐流速区间：

• 清液：1.5 ~ 3.0 m/s
• 含颗粒浆液：1.0 ~ 2.0 m/s（降低磨损）
• 易沉降介质：≥ 1.5 m/s（防止沉积堵管）

举例：流量 50 m³/h，含固浆液，取流速 1.8 m/s。 Q = 50 / 3600 ≈ 0.0139 m³/s，代入得 d ≈ √(4 × 0.0139 / (3.14 × 1.8)) ≈ 0.099 m，即约 100 mm，初选 DN100。

第二步：用 Kv 校核

公式：Kv = Q ÷ √( ΔP / ρ )，Q 为流量（m³/h），ΔP 为允许压降（bar），ρ 为相对密度（水取 1）。

接上例：若允许阀门压降 0.25 bar，则所需 Kv = 50 ÷ √(0.25 / 1) = 50 ÷ 0.5 = 100。 查表 DN100 的 Kv 约为 380，占比 100 / 380 ≈ 26%，落在 20%~80% 的合理区间内，DN100 合适。

若算出的占比低于 20%，说明阀门选大了，应降一档；若高于 80%，说明偏小，应升一档或提高允许压降。

第三步：含固与高黏介质留余量

Kv 通常是在清水条件下测得的。介质含固或黏度较高时，实际流通能力会下降， 建议在此基础上再留 20%~40% 余量。同时注意： 含固介质不宜按"越大越好"来选，过大口径反而导致流速过低、颗粒沉降。

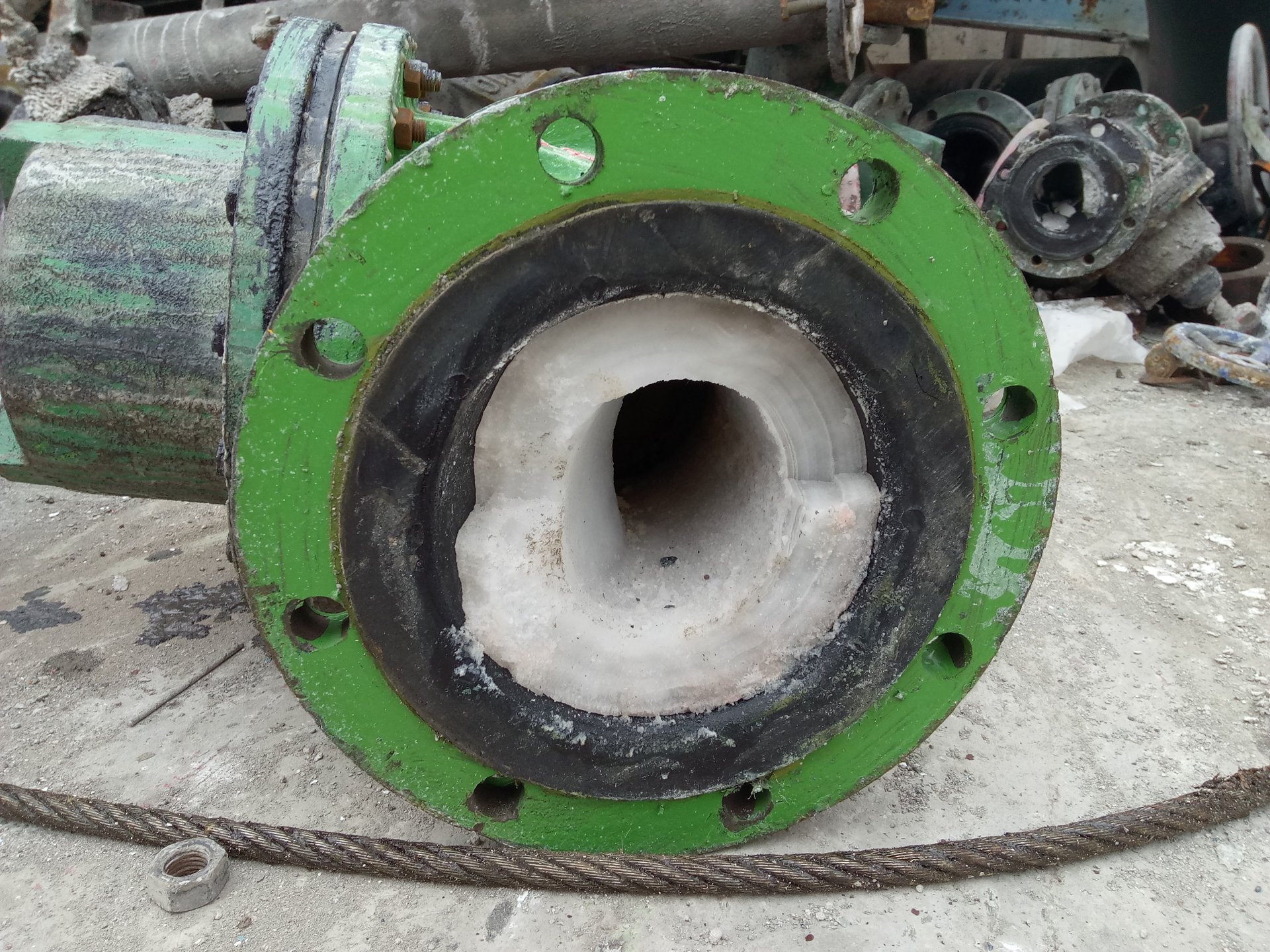

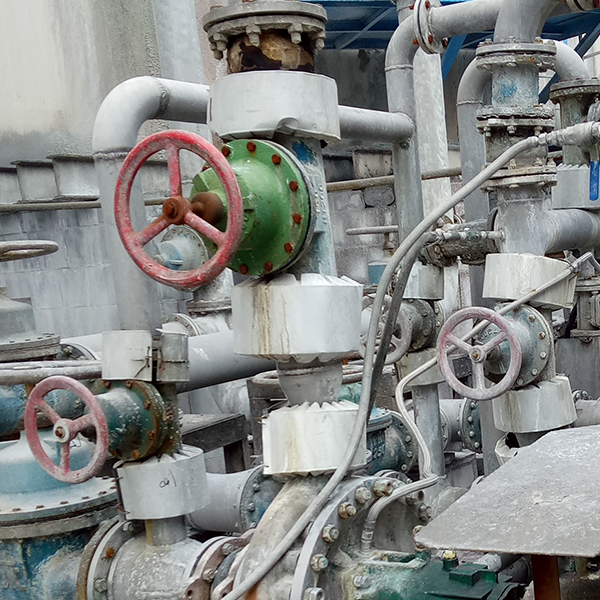

烟气脱硫（FGD）装置的浆液管线是衬胶阀门的典型战场，也是失效投诉的高发区。 原因在于它的工况是"复合型"的——腐蚀、磨损、结垢与氧化同时存在。

四个叠加因素

• 固含量高：石灰石浆液含固量常达 20%~30%，颗粒对衬里持续冲刷，要求衬里耐磨。
• 氯离子浓度高：随着系统循环浓缩，Cl⁻ 浓度可达数万 ppm，对金属基体极具腐蚀性，因此衬里必须完整无孔。
• 氧化性环境：强制氧化工艺会引入亚硫酸盐/硫酸盐与溶解氧，对橡胶的抗氧化老化性能提出要求。
• pH 波动与结垢：浆液 pH 变化大，且碳酸钙/硫酸钙易在流道结垢，导致阀门卡涩，要求流道不易积存。

衬里怎么选

综合来看，海帕隆（CSM）因耐氧化性与耐候性突出，是 FGD 工况的经典选择； 若以耐磨为主要矛盾，可考虑天然橡胶（NR）或聚氨酯（PU）； 温度与氧化性同时很高时，再评估更高等级的胶种。

结构上，直通式优于堰式——浆液中的固体容易在堰后滞留结垢，直通式流道无死角， 疏通维护也更方便。

使用建议

• 停运期间应排空并冲洗浆液，避免干结后卡死阀门。
• 定期动作一次备用阀门，防止长期静止后结垢抱死。
• 备件储备以隔膜片为主，按同批次材质备货。

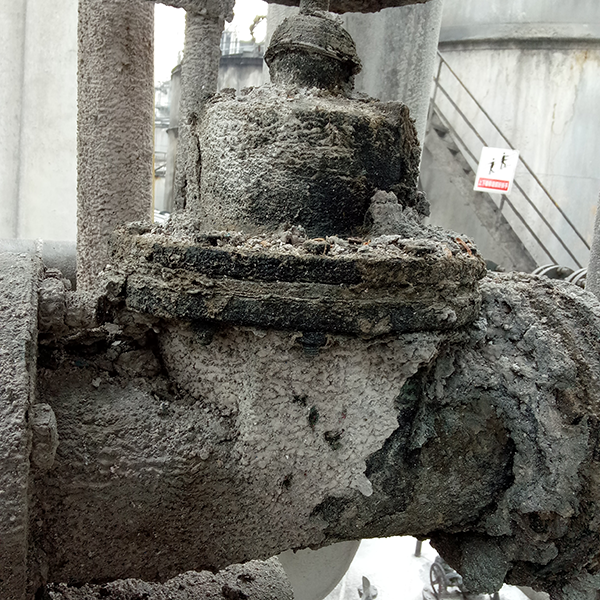

客户为南方某铜矿，尾矿输送管线 DN150，含固量约 35%，颗粒为硬度较高的石英质， 原用某品牌衬胶隔膜阀，隔膜平均 3 个月更换一次，年备件成本与停机损失都很可观。

现场诊断

我们到现场拆检后发现三个问题：

• 口径选大：按流量校核，实际所需 Kv 仅约为所选口径额定值的 12%， 阀门长期在 10% 以下开度运行，窄缝高速冲刷把隔膜局部磨穿。
• 衬里耐磨等级不足：原配置通用天然橡胶，硬度偏低，面对石英质颗粒磨损过快。
• 操作习惯：现场为防止关不严，普遍用加力杆拧紧手轮，隔膜长期处于过压缩状态。

改造方案

1. 按实际流量与允许压降重新校核，口径下调一档，使运行开度回到合理区间。
2. 衬里与隔膜改用高耐磨配方天然橡胶，适当提高硬度以抵抗石英颗粒切削。
3. 对操作人员做了一次简短培训，明确"手轮到位即止"，并在手轮上贴了提示标识。

结果

改造后首批阀门连续运行 18 个月未更换隔膜，折算备件消耗约为原来的 1/6， 停机检修次数明显减少。客户后续将其余几条同类管线一并替换。

＊ 本案例基于我方服务记录整理，数据已做脱敏处理，实际效果随工况而异。

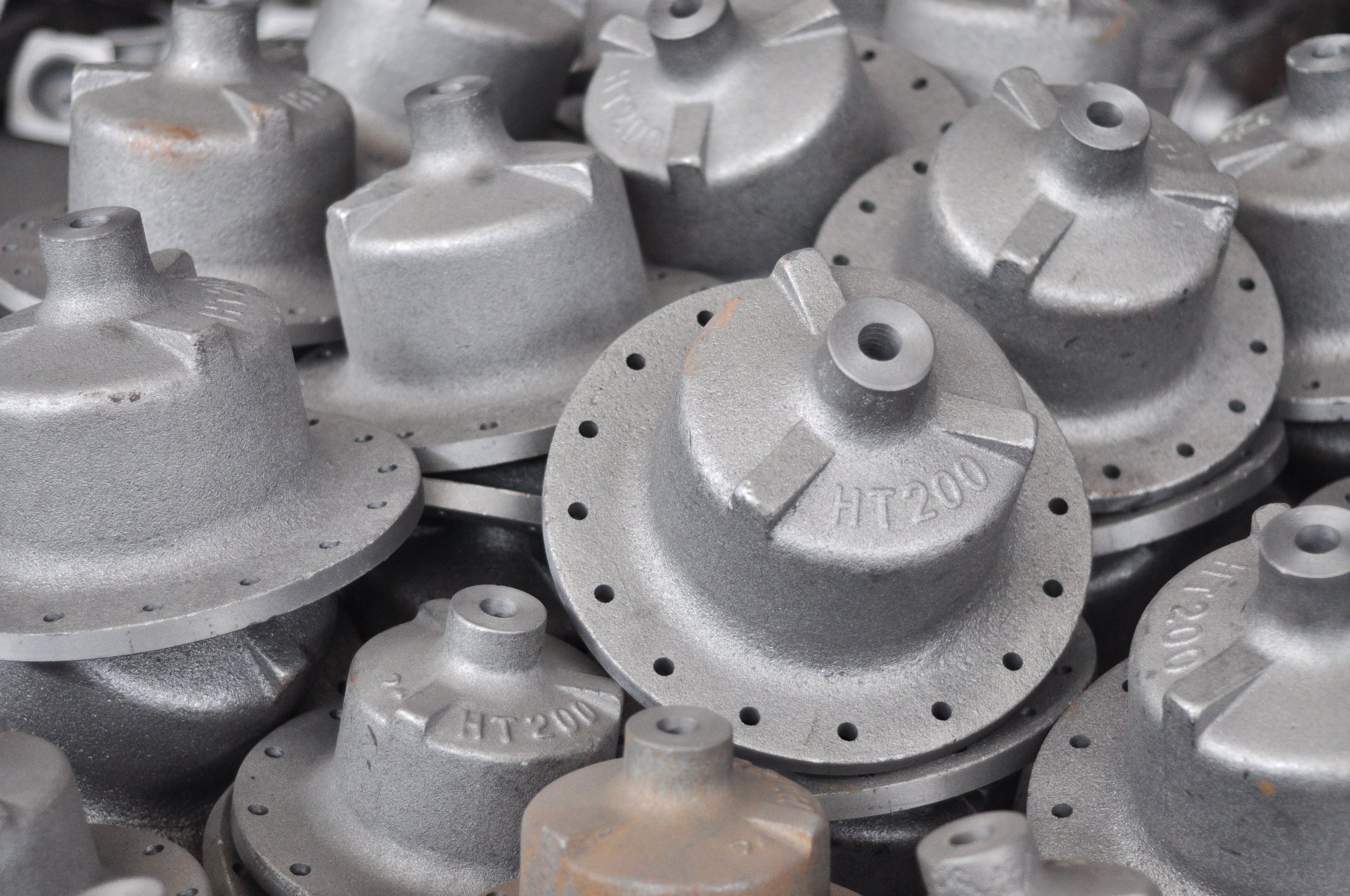

本月，我厂注射衬胶生产线完成一轮设备升级，主要涉及硫化温控系统与注射压力控制两部分。

升级了什么

• 硫化加热系统改为分区控温，型腔各点温差显著收窄，避免局部欠硫或过硫。
• 注射压力与速度实现分段可编程控制，胶料充模更平稳，减少裹气与缺料。
• 增加过程参数记录，每件产品的硫化温度—时间曲线可追溯。

带来什么变化

最直接的变化是衬层厚度的一致性，尤其是 DN200 以上大口径产品—— 口径越大，型腔各部位的温度与压力差异原本越难控制，这次升级后厚度波动明显收窄。 衬层均匀，意味着局部薄弱点减少，抗鼓包与抗局部磨损的能力同步提升。

配合自炼胶的配方调整能力，我们针对不同工况（耐磨、耐温、耐氧化）的衬里产品， 现在可以做到更精细的工艺参数匹配。

如果管线存在负压（真空）工况而选型时没有说明，衬胶阀门很可能在投用不久后出现鼓包、脱层， 而且往往被误判为"衬里质量差"。实际上这是一个典型的选型信息缺失问题。

为什么会鼓包

橡胶衬里与金属基体之间是依靠粘合与硫化形成结合，其抗剥离强度是有限值。 当管线出现负压时，若衬层与基体之间存在微小间隙或残余气体，外部压力低于内部压力， 衬层就会被"顶"起来；温度升高时气体膨胀，效应更明显。反复作用后，鼓包面积扩大，最终脱层。

哪些场合容易出现负压

• 泵入口侧、虹吸管路、高位安装的管线。
• 停泵水锤造成的瞬时负压。
• 蒸汽吹扫后冷凝形成的真空。
• 管道排空、清洗或切换工况过程。

怎么处理

关键在于提前说明。我们需要知道真空度、持续还是瞬时、是否伴随高温。 根据这些信息，可以采用：

• 加强型衬里结构，提高抗剥离能力；
• 增加锚固设计（如基体开槽、网格结构）；
• 改用整体包覆或更高等级的粘合体系；
• 在工艺侧增设真空破坏阀或防负压措施。

这些措施必须在制造前确定。阀门做出来之后再补救，成本和效果都不理想。

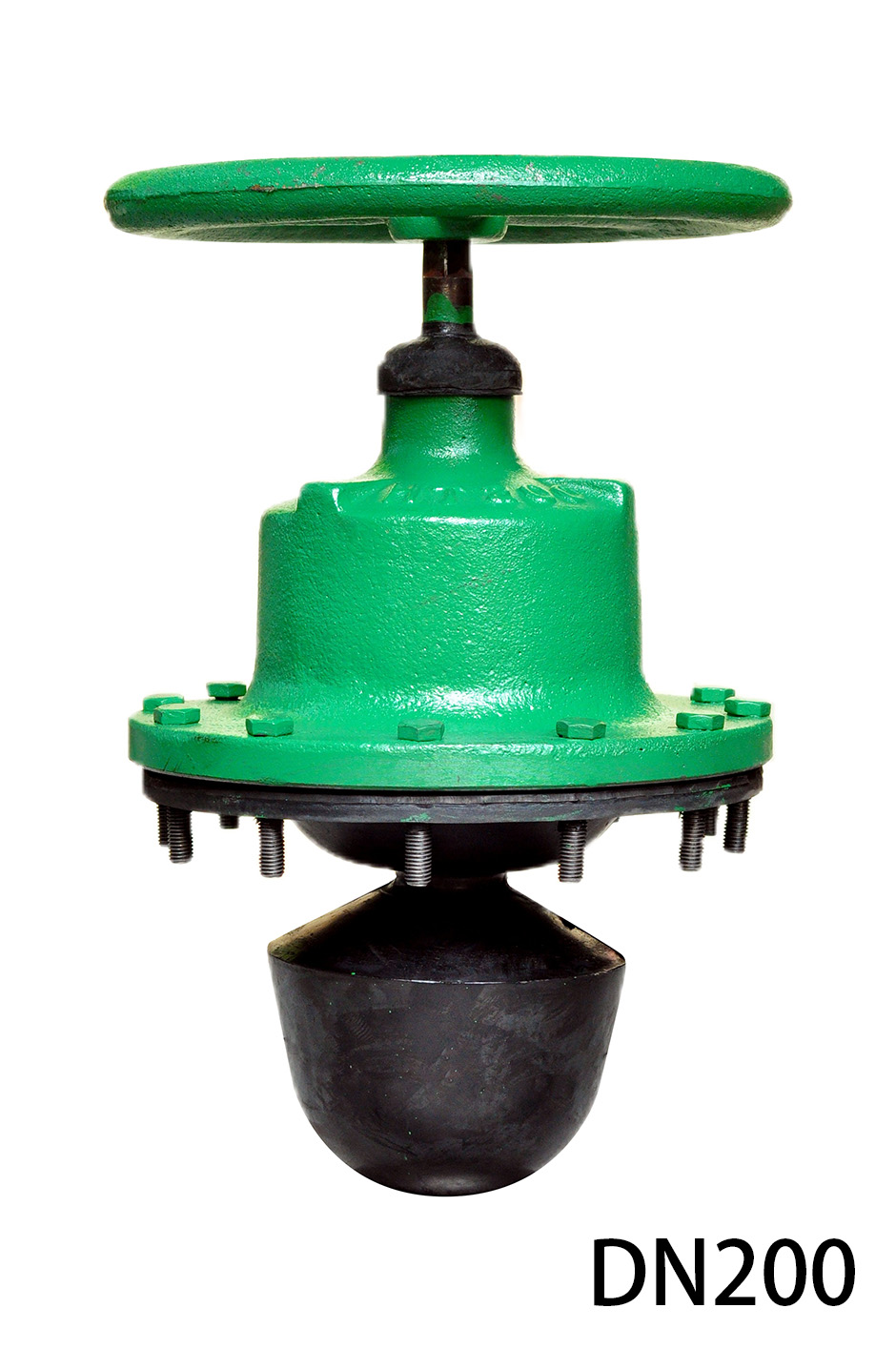

衬胶隔膜阀的易损件高度集中——正常使用下，需要定期更换的通常只有隔膜片。 这个特点决定了它的备件策略与闸阀、球阀完全不同。

不建议大量备整机

阀体寿命远长于隔膜，整机备件的资金占用与仓储成本（橡胶件还有存放有效期）都不划算。 除非是关键位号且无旁路、一旦失效必须立即恢复的特殊场合。

备多少隔膜片

一个实用的做法：先建立基线，再按基线配置。

1. 记录首批阀门的首次更换时间，作为该工况的寿命基线 T。
2. 统计同型号阀门数量 N，按 N × (检修周期 / T) 估算周期内需求量。
3. 在此基础上加 10%~20% 安全余量。
4. 对关键位号（无旁路、影响主线）单独多备 1~2 片。

三个容易踩的坑

• 不同批次混用：不同批次橡胶的硬度与压缩性能有差异， 混用会导致压紧量漂移，建议按批次备货并做好标识。
• 存放条件不当：橡胶件怕阳光直射、臭氧（电机附近）、高温与油污， 应避光、阴凉、远离热源存放，并遵循先进先出。
• 只备隔膜不备紧固件：阀盖螺栓在反复拆装与腐蚀环境下同样会失效， 建议一并少量储备。

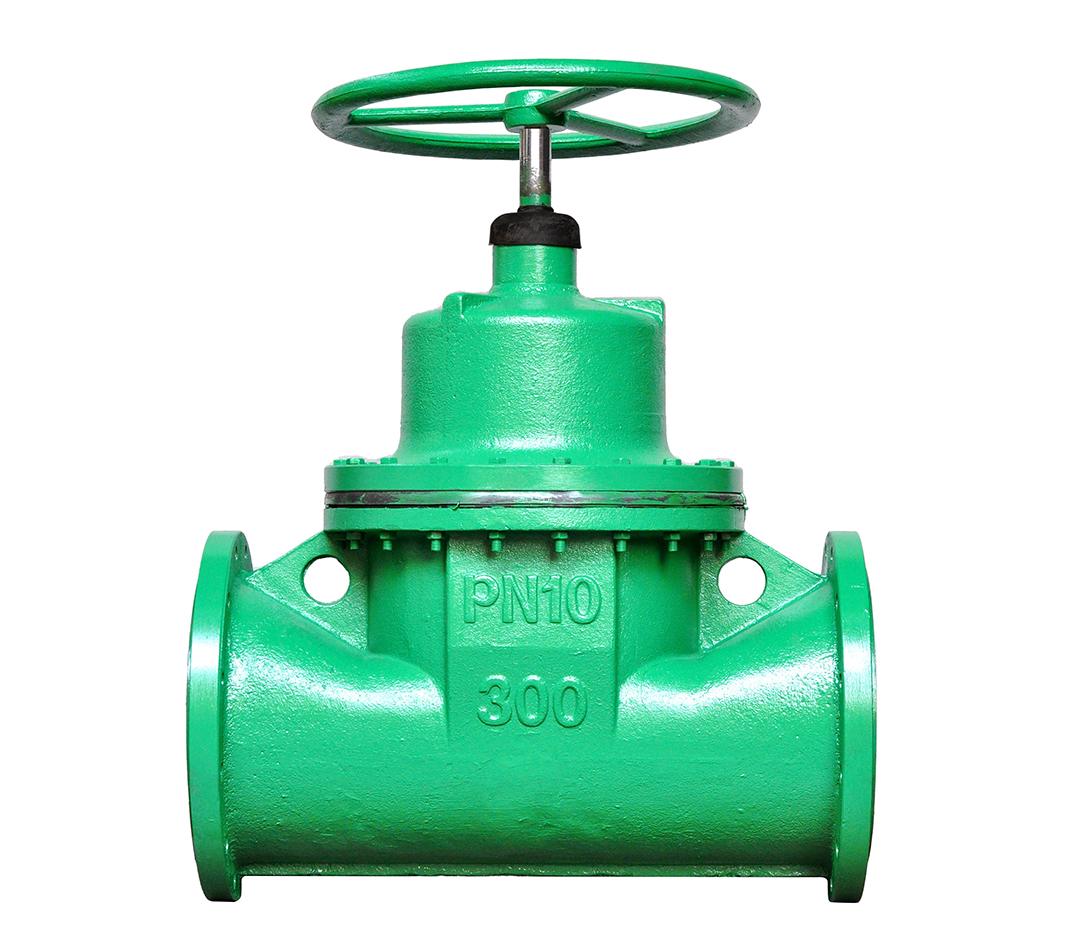

近日，一批 DN300 大口径直通式衬胶隔膜阀完成全部制造与检测工序，通过试压后交付客户。

本批产品情况

• 型号：G646J-10（气动直通式衬胶隔膜阀）
• 公称通径：DN300
• 阀体材质：球墨铸铁 QT450-10
• 衬里与隔膜：按客户介质（含固浆液）选配耐磨配方天然橡胶
• 驱动：气动活塞式执行器，带行程开关与电磁阀

检测项目

• 壳体强度试验：1.5 × PN，保压无渗漏、无结构损伤。
• 密封试验：1.1 × PN，双向进行。
• 衬层外观与厚度检查、电火花检漏（按适用规格）。
• 启闭动作试验与行程位置核对。

所有试压记录形成文件，随货提供，便于客户入库验收与后续追溯。

关于大口径

DN200 及以上的直通式衬胶隔膜阀，操作扭矩显著上升，我们建议选用气动驱动（G646J）， 既降低操作强度、便于远程控制，也能避免因手动操作不到位造成的密封面损伤。
说明：本系列驱动方式仅提供手轮与气动两种，不提供蜗轮箱与电动装置。
